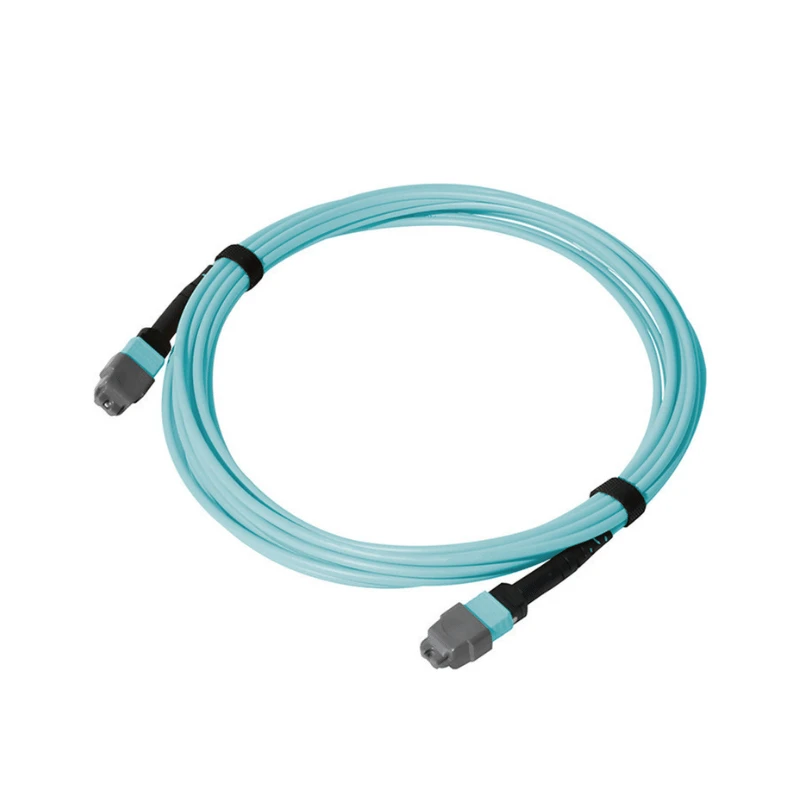

MTP Loopback kabeli zavod{0}}yig'ilgan ko'p{1}}tolali optik to'plam bo'lib, MTP/MPO interfeysi orqali belgilangan optik qaytish yo'lini ta'minlaydi. U uzatilgan optik kanallarni qabul qiluvchini tekshirish, kommutator{3}}port sinovi, uskuna diagnostikasi va optik sinov tartib-qoidalari uchun bir xil interfeysdagi belgilangan qabul qilish kanallariga yoʻnaltiradi.
Texnik spetsifikatsiyalar
|
Parametr |
Spetsifikatsiya |
|
Mahsulot turi |
MTP orqaga qaytish kabeli |
|
Ulagich turi |
MTP® / MPO |
|
Ulagich jinsi |
MTP® Erkak (yo'naltiruvchi pinlar bilan) / Ayol (yo'naltiruvchi pinlarsiz) |
|
Elyaflar soni |
8/12/16/24 tolalar |
|
Elyaf turi |
Multimode: OM3 / OM4 / OM5; Yagona{3}}rejim: OS2 |
|
Birlashtiruvchi polyak |
Kompyuter / UPC / APC, tolali konfiguratsiyaga ko'ra |
|
Fiber xaritalash |
Standart yoki mijozning{0}}Tx{1}}to{2}}Rx xaritasi |
|
Polarlik |
A turi / B turi / C turi, agar kerak bo'lsa |
|
Qo'shishni yo'qotish |
Standart yo'qotish: 0,70 dB dan kam yoki unga teng; Kam yo'qotish: 0,35 dB dan kam yoki unga teng |
|
Yo'qotishlarni qaytarish |
Elyaf turi, jilo va tanlangan ishlash darajasiga ko'ra |
|
Zaiflash |
Standart: 0 dB; Maxsus zaiflashtirish mavjud |
|
Sinov to'lqin uzunligi |
Ko'p rejimli: 850 / 1300 nm; Yagona{2}}rejim: 1310 / 1550 nm |
|
Ko'ylagi variantlari |
PVX / LSZH / OFNR / OFNP, konfiguratsiyaga muvofiq |
|
Ishlash harorati |
-20 darajadan +70 darajagacha |
|
Standartlar / Muvofiqlik |
IEC 61754-7; TIA-604-5; RoHS; REACH |
MTP Loopback kabel interfeysi konfiguratsiyasi
Maqsadli test interfeysiga ko'ra MTP orqaga qaytishini belgilang. Kerakli konfiguratsiya interfeysi, konnektorni ulash, kanalni xaritalash va optik sinov holati asosida ishlab chiqarishdan oldin tasdiqlanishi kerak.
Tolalar sonini interfeysga moslang:Sinov qilinayotgan interfeysning faol optik kanallari va ulagich konfiguratsiyasiga muvofiq tolalar sonini tanlang.
Fiber turini optik interfeysga moslang:Tola turini maqsadli qabul qiluvchi, uskuna yoki sinov moslamasi uchun belgilangan optik rejimga moslang.
MTP/MPO ulagichining jinsini tasdiqlang:Ulanish interfeysidan kerakli ulagich jinsini tasdiqlang; erkak konnektorlar mahkamlangan, ayol ulagichlar esa ochilgan.
Tx-to-Rx Mappingni tasdiqlang:Buyurtma berishdan oldin talab qilinadigan Tx-to-Rx kanali munosabatini tasdiqlang, ayniqsa ilovaga oid test konfiguratsiyalari uchun-.
Optik sinov holatini tekshiring:Sinov to'g'ridan-to'g'ri yoki zaiflashtirilgan orqaga qaytishni talab qiladimi yoki yo'qligini tasdiqlang va agar kerak bo'lsa, zarur qabul qilish{0}}quvvat holatini belgilang.
Tx-to-Rx Fiber Mapping
Orqaga aylanish konfiguratsiyasi nafaqat tolalar soni bilan, balki uzatilgan kanallarning mo'ljallangan qabul qilish kanallariga qaytarilishi bilan ham aniqlanadi.
Standart xaritalash
Standart konfiguratsiyalar belgilangan MTP/MPO interfeysi uchun tasdiqlangan tolali joylashuv munosabatiga- amal qiladi.
Maxsus xaritalash
Mijoz-Tx{1}}to{2}}Rx marshrutini tolali joylashuv diagrammasi, port xaritasi yoki uskuna spetsifikatsiyasi-dan koʻrib chiqish mumkin.
Xaritani tekshirish
Ichki marshrut jo'natishdan oldin tasdiqlangan ishlab chiqarish xaritasiga nisbatan tekshiriladi.
Boshqariladigan Loopback testi uchun susaytirish
To'g'ridan-to'g'ri orqaga qaytish:To'g'ridan-to'g'ri orqaga qaytish qabul qilish quvvati sinov talabiga javob bersa, uzatilgan signalni qasddan qo'shimcha susaytirmasdan qaytaradi.
Zaiflashtirilgan orqaga qaytish:Zaiflashtirilgan konfiguratsiya sinov uchun kamroq qabul qilish quvvatini talab qilganda qo'shimcha optik yo'qotishni keltirib chiqaradi.
Zaiflash spetsifikatsiyasi:Optik konfiguratsiya ishlab chiqarishdan oldin tasdiqlanishi uchun kerakli zaiflashtirish yoki maqsadli qabul qiluvchi holatini belgilang.
Zavod tekshiruvi
MTP orqaga qaytish agregatlari jo'natilishdan oldin tasdiqlangan ishlab chiqarish spetsifikatsiyasiga muvofiq tekshiriladi, ulagich geometriyasi,{0}}yuzning oxirgi holati, optik unumdorligi va belgilangan Tx-to{2}}Rx marshrutini qamrab oladi.
Ulagich va oxirgi-Yuz boshqaruvi:3D interferometr tekshiruvi MTP/MPO konnektorining geometriyasini, jumladan tola balandligi, cho'qqining siljishi va egrilik radiusini tekshirish uchun ishlatiladi, ulagichning uchlari ifloslanish va ko'rinadigan nuqsonlar uchun tekshiriladi.
Optik va xaritalash tekshiruvi:Har bir yig'ilish belgilangan konfiguratsiya va sinov to'lqin uzunligiga muvofiq kiritish yo'qolishi va qaytarilish yo'qolishi uchun alohida tekshiriladi, aniqlangan Tx{0}}to-Rx marshruti tasdiqlangan ishlab chiqarish xaritasiga nisbatan tekshiriladi.
Sinov yozuvlari:Alohida yig'ilishlar uchun seriyali sinov yozuvlari taqdim etilishi mumkin, shu jumladan tegishli optik sinov ma'lumotlari va mahsulotning malakasi va kirish tekshiruvi uchun tekshirish natijalari.
Maxsus MTP Loopback konfiguratsiyasi
Maxsus MTP orqaga qaytish kabellari mijozning uskunasiga yoki sinov{0}}fiksator talablariga muvofiq sozlangan.
Interfeys ma'lumotnomasi
Ishlab chiqarishdan oldin kerakli ulagich va yig‘ish konfiguratsiyasini ko‘rib chiqish uchun maqsadli uskuna, qabul qiluvchi qurilma yoki sinov{0}}fiksator interfeysini taqdim eting.
Xaritalash uchun havola
-standart bo'lmagan orqaga qaytish uchun port xaritasi, tolali joylashuv diagrammasi yoki Tx{2}}to-Rx simlari spetsifikatsiyasini taqdim eting.
Optik talab
Boshqariladigan optik quvvat sinov spetsifikatsiyasining bir qismi bo'lsa, kerakli zaiflashuv yoki maqsadli qabul qiluvchi holatini ta'minlang.
Ishlab chiqarish ma'lumotnomasi
Kotirovka va ishlab chiqarish uchun zarur kabel uzunligi, miqdori, identifikatsiyasi va qadoqlash talablarini taqdim eting.
Ilovaga oid{0}}maxsus konfiguratsiyalar uchun DIMI ishlab chiqarishdan oldin taqdim etilgan interfeys, xaritalash va sinov talablarini koʻrib chiqadi, shunda ishlab chiqarish spetsifikatsiyasi soʻralgan yigʻilishga nisbatan tasdiqlanishi mumkin.
TSS
Savol: MTP orqa kabeli va MTP magistral kabeli o'rtasidagi farq nima?
Javob: MTP magistral kabeli ikkita tarmoq interfeysi oʻrtasida koʻp{0}}tolali ulanishni taʼminlaydi, MTP orqaga qaytish kabeli esa bitta interfeysni sinab koʻrish uchun ichki optik qaytish yoʻlini yaratadi.
Savol: Bitta MTP orqaga qaytish kabeli turli qabul qiluvchi konfiguratsiyalar bilan ishlatilishi mumkinmi?
Javob: Majburiy emas. Turli qabul qiluvchi interfeyslar turli ulagich konfiguratsiyasini, faol tolali pozitsiyalarni, kanallarni belgilashni va optik sharoitlarni talab qilishi mumkin, shuning uchun orqaga qaytish sinovdan o'tkazilayotgan maxsus interfeysga mos kelishi kerak.
Savol: Nega to'g'ri tolalar soniga ega bo'lgan MTP orqaga qaytish hali ham port sinovidan o'tmasligi mumkin?
Javob: Faqat tolalar soni optik qaytish yo'lini aniqlamaydi. Noto'g'ri Tx-to-Rx aloqasi, ulagich konfiguratsiyasi yoki sinov holati tolalar soni mos kelganda ham muvaffaqiyatsiz natijaga olib kelishi mumkin.
Savol: MTP orqaga qaytish testi paytida kutilmagan optik yo'qotishga nima sabab bo'lishi mumkin?
Javob: Kutilmagan yo‘qotish konnektor uchi-yuzining ifloslanishi, ulagich geometriyasi, tolaning shikastlanishi, konfiguratsiyaning mos kelmasligi yoki o‘lchov sharoitlari natijasida yuzaga kelishi mumkin. Sinov to'lqin uzunligi va o'lchov sozlamalari o'lchangan yo'qotish kutilgan diapazondan tashqarida bo'lganda ham tekshirilishi kerak.
Savol: Ommaviy buyurtma berishdan oldin MTP loopback kabeli namunasini buyurtma qila olamanmi?
Javob: Ha. Muhandislik namunalari va dastlabki sinov buyurtmalari talab qilinadigan konfiguratsiyani hisobga olgan holda standart ommaviy MOQdan kamroq miqdorda tartibga solinishi mumkin.
Savol: Standart MTP orqaga qaytish kabeli konfiguratsiyasi uchun odatda etkazib berish muddati qancha?
Javob: Standart konfiguratsiyalar odatda 3-7 ish kunida bajarilishi mumkin. Yakuniy ishlab chiqarish jadvali buyurtma miqdori va har qanday-standart bo'lmagan talablarga muvofiq tasdiqlanadi.
Savol: DIMI MTP orqaga qaytish kabellari uchun sinov hisobotlarini taqdim qila oladimi?
Javob: Ha. Seriyalashtirilgan sinov yozuvlari mahsulotning malakasi va kirish tekshiruvi uchun mavjud bo'lgan qo'shish yo'qolishi, qaytarish yo'qolishi va tekshirish ma'lumotlari bilan alohida yig'ilishlar uchun taqdim etilishi mumkin.
Savol: MTP orqaga qaytish kabellari uchun MOQ nima?
Javob: Standart ommaviy MOQ har bir uslub uchun 500 dona, muhandislik namunalari va dastlabki sinov buyurtmalari kerakli konfiguratsiyaga qarab kamroq miqdorda tartibga solinishi mumkin.
