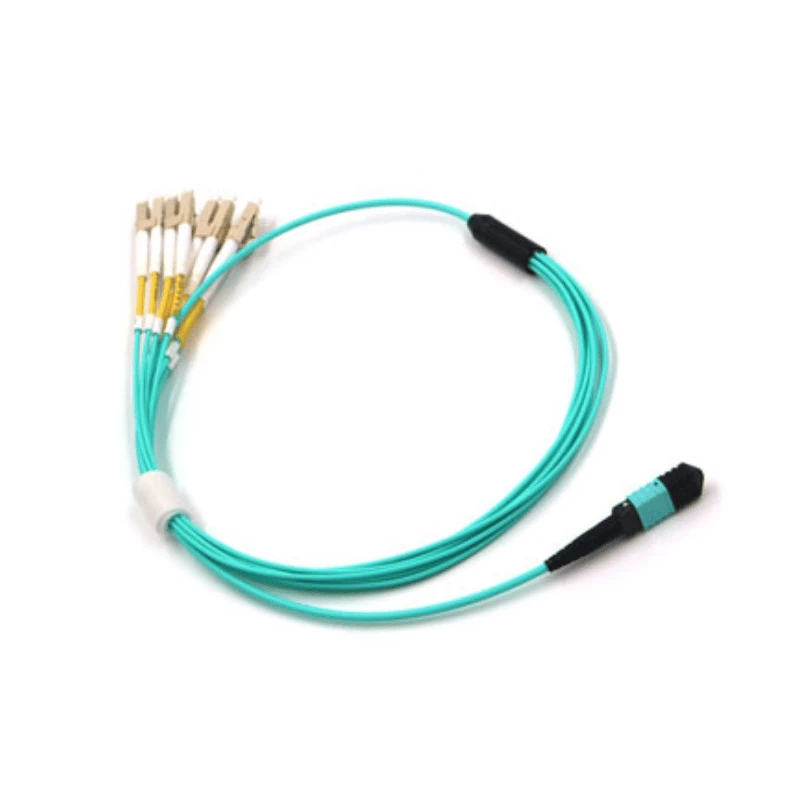

MPO Multimode Loopback kabeli zavod tomonidan tugatilgan optik yigʻma boʻlib, u mos keluvchi multimodli qabul qiluvchilar, portlar va optik jihozlarni mahalliy sinovdan oʻtkazish uchun MPO interfeysi orqali uzatilgan signallarni belgilangan qabul qilish kanallariga yoʻnaltiradi.
Texnik spetsifikatsiyalar
|
Parametr |
Spetsifikatsiya |
|
Mahsulot turi |
MPO ko'p rejimli orqaga qaytish kabeli |
|
Ulagich turi |
MPO |
|
Ulagich jinsi |
Qo'llanma pinli erkak / Qo'llanma pinsiz ayol |
|
Elyaf turi |
OM3 / OM4 / OM5 ko'p rejimli |
|
Elyaflar soni |
8/12/24 tolalar |
|
Polaritlik / PIN xaritalash |
A turi / B turi / C turi / Maxsus xaritalash |
|
Birlashtiruvchi polyak |
Kompyuter |
|
Qo'shishni yo'qotish |
Standart daraja: 0,70 dB dan kam yoki unga teng; Elite Low-Yo'qotish darajasi: 0,35 dB dan kam yoki unga teng |
|
Yo'qotishlarni qaytarish |
20 dB dan katta yoki unga teng |
|
Operatsion to'lqin uzunligi |
850 nm / 1300 nm |
|
Ko'ylagi materiali |
LSZH / PVC / OFNP |
|
Kurtka rangi |
Aqua / Violet / Lime Green / Custom |
|
Kabel uzunligi |
Moslashtirilgan |
|
Ishlash harorati |
-20 darajadan +70 darajagacha |
|
Saqlash harorati |
-40 darajadan +85 darajagacha |
|
Juftlanishning chidamliligi |
500 tsikldan katta yoki teng |
|
Muvofiqlik |
IEC 61754-7, TIA-604-5, RoHS, REACH |
MPO orqaga qaytish konfiguratsiyasi
Ichki tolali xaritalash qaysi uzatilgan kanallar mos keladigan qabul qilish kanallariga qaytarilishini aniqlaydi.
Standart qutblanish:A tipidagi, B tipidagi va C tipidagi konfiguratsiyalar ushbu standart MPO kanal tartiblarini ishlatadigan sozlashlar uchun mavjud.
Uskunalar-Maxsus xaritalash:Maxsus Tx{0}}-to{1}}Rx xaritalash uskunaning maxsus interfeyslari, jumladan, tasdiqlangan QSFP, QSFP28 va QSFP-DD konfiguratsiyalari- uchun ishlab chiqarilishi mumkin.
Elyaf va ulagich konfiguratsiyasi
MPO interfeysi sinovdan o'tkazilayotgan uskunaning optik va mexanik talablariga mos kelishi kerak.
Interfeys moslashuvi:Buyurtma berishdan oldin MPO interfeysini tasdiqlang.
Ulagichning mosligi:Ulagichning jinsini va uskuna portiga nisbatan-pin konfiguratsiyasini tasdiqlang.
Elyaf tanlovi:Tekshirilayotgan optik interfeysga muvofiq tolali konfiguratsiyani tanlang.
Konfiguratsiya ma'lumotnomasi:Uskunaga oid{0}}alohida yigʻilishlar uchun konfiguratsiya maʼlumotnomasi sifatida maqsadli qabul qiluvchining spetsifikatsiyasi yoki uskuna hujjatlaridan foydalanish mumkin.
Optik ish faoliyatini tekshirish
Optik sinov
Qo'shish yo'qolishi va qaytish yo'qolishi EXFO/JDSU uskunasi yordamida o'lchanadi va belgilangan chegaralar bilan tekshiriladi.
01
Ulagichning geometriyasi
3D interferometr tola balandligini, egrilik radiusini va cho'qqining siljishini tekshiradi.
02
Yuzni tekshirishni tugatish-
Raqamli mikroskop ifloslanish va ko'rinadigan jismoniy nuqsonlarni tekshiradi.
03
Davomiylik va xaritalash
Elyaf uzluksizligi va kanal qutbliligi tasdiqlangan konfiguratsiyaga, jumladan, moslashtirilgan yig‘ilishlar uchun tasdiqlangan Tx-to-Rx xaritasiga muvofiq tekshiriladi.
04
Sifat tizimi
MPO agregatlari DIMI ISO 9001:2015 sifat menejmenti tizimi ostida ishlab chiqariladi.
05
Sinov stsenariylari
Orqaga aylanish konfiguratsiyasi sinov uchun zarur bo'lgan optik qaytish holatini aniqlaydi.
Transceiver tekshiruvi
MPO{0}}asosidagi multimodli qabul qiluvchi interfeyslarni tekshirish uchun mahalliy qaytarish shartini taqdim etadi.
Port diagnostikasi
Sinov ostidagi optik interfeysni masofaviy tolali ulanishni talab qilmasdan ajratib turadi.
Ishlab chiqarish sinovi
Boshqariladigan uskunani tekshirish uchun takrorlanadigan optik konfiguratsiyani taqdim etadi.
Muhandislik va yonish-in
Bir xil belgilangan interfeys holatini takroriy test protseduralarida takrorlash imkonini beradi.
Ishlab chiqarish jarayoni
Ishlab chiqarish qobiliyati:DIMI muhandislik namunalari va hajmli ishlab chiqarish uchun-uyda optik tolali kabel yig'malarini ishlab chiqaradi.
Muhandislik sharhi:Nostandart xaritalash-ishlab chiqarishdan oldin taqdim etilgan pinout, simlar sxemasi yoki uskuna spetsifikatsiyasiga muvofiq tekshiriladi.
Ishlab chiqarish nazorati:Tasdiqlangan spetsifikatsiya konfiguratsiya, xaritalash, optik talablar, identifikatsiya va qadoqlashni belgilaydi.
Tasdiqlash va hujjatlar:Tugallangan yig'ilishlar jo'natilishdan oldin tekshiriladi va sinovdan o'tkaziladi, sinov hujjatlari tasdiqlangan buyurtma talablariga muvofiq taqdim etiladi.
Buyurtma talablari
Buyurtma va yetkazib berish vaqti:Moslashuvchan miqdorlar mavjud; standart konfiguratsiyalar odatda 3-7 ish kunini talab qiladi, maxsus jadvallar konfiguratsiya va miqdor bilan tasdiqlangan.
RFQ haqida ma'lumot:Kotirovka uchun tola turini, tolalar sonini, ulagichning jinsini, orqa aylanma xaritasini, kabel uzunligini va taxminiy miqdorni taqdim eting.
TSS
Savol: MPO multimodli orqaga qaytish kabeli nima uchun ishlatiladi?
Javob: U mos keluvchi multimodli qabul qiluvchilar, MPO portlari va optik jihozlarni sinab ko'rish uchun belgilangan Tx va Rx kanallari o'rtasida mahalliy optik qaytish yo'lini yaratadi.
Savol: MPO orqaga qaytish polaritesini qanday tanlash mumkin?
Javob: Sinov qilinayotgan uskunaning kerakli Tx-to-Rx kanali munosabatiga ko‘ra A turi, B turi, C turi yoki moslashtirilgan xaritalashni tanlang.
Savol: QSFP, QSFP28 yoki QSFP-DD uchun maxsus MPO orqaga qaytishini qila olasizmi?
Javob: Ha. Maxsus Tx-to-Rx xaritalash uskuna pinout, simlar sxemasi yoki tasdiqlangan kanal-xaritalash spetsifikatsiyasidan tayyorlanishi mumkin.
Savol: MPO loopback va MPO patch shnuri o'rtasidagi farq nima?
Javob: MPO patch shnuri alohida optik interfeyslarni ulaydi, MPO orqaga qaytish esa belgilangan Tx kanallarini mahalliy sinov sozlamalarida Rx kanallariga qaytaradi.
Savol: Orqaga aylanish kabeli uchun erkak yoki ayol MPO ni qanday tanlash mumkin?
Javob: Ulagich jinsi va qo‘llanma{0}}pin konfiguratsiyasini qabul qiluvchi, sinov moslamasi yoki uskunaning MPO interfeysiga moslang.
Savol: MPO loopback uchun OM3, OM4 yoki OM5 ni qanday tanlash mumkin?
Javob: Interfeys mosligini ta'minlash uchun sinovdan o'tkazilayotgan qabul qiluvchi yoki uskuna uchun belgilangan multimodli tola turini tanlang.
Savol: MPO orqaga qaytish kabelida qaytish yo'qolishi nima?
Javob: Qaytish yo'qolishi manba tomon qaytarilgan optik quvvatni bildiradi. Belgilangan qaytarilish yo'qolishi 20 dB dan katta yoki unga teng.
Savol: MPO multimode loopback hajmi ishlab chiqarishdan oldin sinovdan o'tkazilishi mumkinmi?
Javob: Ha. Zarur bo'lganda, hajm ishlab chiqarishdan oldin interfeys va kanal{1}}xaritasini tekshirish uchun muhandislik namunalari ishlab chiqarilishi mumkin.
