MPO/MTP adapter kabeli

DIMI Fiber MPO/MTP interfeyslari va belgilangan optik uskunalar yoki tarqatish tizimlari o'rtasida yuqori zichlikdagi tolali ulanishlar uchun MPO/MTP adapter kabellarini ishlab chiqaradi. Konfiguratsiyalar OS2, OM3, OM4 va OM5 tolali, 8, 12, 16 va 24 tolali, mahkamlangan yoki biriktirilmagan{10}}ulagichlar, A/B/C tipidagi qutbli, standart yoki maxsus uzunliklar hamda PVX, LSZH yoki OFNP kurtkalar uchun mavjud.

MPO polaritesini o'zgartirish kabeli
MPO qutbli konversiya kabeli yuqori zichlikdagi MPO/MTP kabel tizimlarida tola-joylashuvi yoki Tx/Rx qutblarining mos kelmasligini tuzatish uchun moʻljallangan-zavodda tugatilgan tolali yigʻmadir....

ko'proq ko'rish
MPO ayoldan erkakka adapter kabeli
MPO Ayoldan Erkakga adapter kabeli zavod tomonidan tugatilgan-ko'p tolali{1}}to'plam bo'lib, bir uchida MPO ayol ulagichi va boshqa tomonida MPO erkak ulagichi mavjud. Ayol uchi tekislash...

ko'proq ko'rish

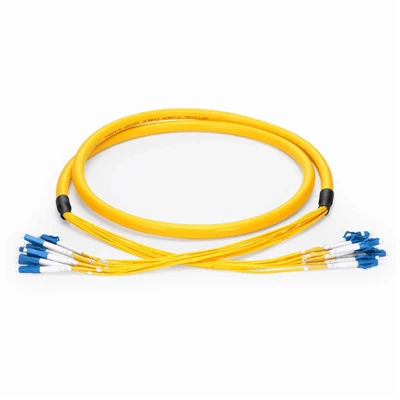

MTP - LC adapter kabeli
MTP dan LC ga adapter kabeli yuqori zichlikdagi MTP/MPO interfeysini bir nechta LC dupleks interfeyslariga ulaydigan{0}}zavodda tugatilgan optik tolali birikmadir. U MTP/MPO magistral...

ko'proq ko'rish

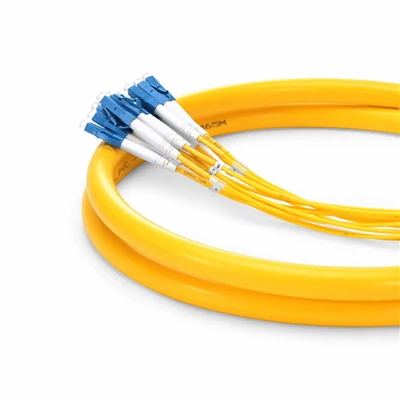

MPO - FC adapter kabeli
MPO to FC adapter kabeli MPO/MTP interfeysini alohida FC interfeyslariga ulaydigan zavod{0}}tolali tolali qurilmadir. U maʼlumotlar markazlari, telekommunikatsiya tarmoqlari, optik tarqatish...

ko'proq ko'rish
MPO - SC adapter kabeli
MPO to SC adapter kabeli yuqori zichlikdagi MPO/MTP® interfeysini alohida SC optik interfeyslariga ulaydigan{0}}zavodda tugatilgan optik tolali tolali qurilma. O'rnatish tolalar rejimi, tolalar...

ko'proq ko'rish
MPO - LC adapter kabeli
MPO to LC adapter kabeli yuqori zichlikdagi MPO/MTP interfeysini alohida LC dupleks portlariga ulaydigan-zavodda tugatilgan ko'p{1}}tolali kabel majmuasidir. U LC interfeyslari yordamida...

ko'proq ko'rish

MPO/MTP adapter kabeli turlari

DIMI Fiber turli konnektor interfeyslari, tolali konfiguratsiyalar va qutblilik talablari uchun MPO/MTP adapter kabel majmualarini taqdim etadi.

MPO - MPO adapter kabeli

Mos MPO interfeyslari oʻrtasida toʻgʻridan-toʻgʻri ulanish uchun-oldindan tugatilgan MPO kabel majmualari. Belgilangan tolalar soni, pin konfiguratsiyasi, polaritligi va kabel uzunligi bilan mavjud.

MTP - MTP adapter kabeli

Mos MTP interfeyslari oʻrtasida yuqori-zichlikdagi ulanishlar uchun MTP-asosidagi koʻp tolali birikmalar. Qattiqlangan yoki mahkamlanmagan-konfiguratsiyalar birlashtiruvchi ulagichlarga qarab tanlanadi.

MPO/MTP dan LC adapter kabeliga

Uskunalar, tarqatish tizimlari va belgilangan uzilish konfiguratsiyasi uchun ko'p tolali MPO/MTP interfeysini LC ulanishlariga o'zgartiradi. Tolalar soni, qutblilik, ulagich turi va kabel uzunligi ilovaga muvofiq sozlangan.

MPO/MTP dan SC adapter kabeliga

Bir tomondan ko'p tolali ulanishni, ikkinchi tomondan esa SC ulanishini talab qiladigan tizimlar uchun MPO/MTP-to-to'liq SC interfeysi konfiguratsiyasini taqdim etadi.

MPO polaritesini o'zgartirish kabeli

Belgilangan MPO tolali xaritalash va polaritni o'zgartirish talablari uchun mo'ljallangan. Mavjud bog'lanish arxitekturasiga ko'ra A tipidagi, B tipidagi yoki C tipidagi konfiguratsiyalar mavjud.

Maxsus MPO/MTP adapter kabeli

Maxsus to'plamlar belgilangan tolalar turi, tolalar soni, ulagichlar birikmasi, pin konfiguratsiyasi, qutblilik, tolali xaritalash, kabel uzunligi va ko'ylagi bilan ishlab chiqarilishi mumkin. Konfiguratsiyani tekshirish uchun mavjud kabellar, chizmalar, BOMlar yoki ulagich qismlari raqamlari berilishi mumkin.

MPO/MTP adapter kabeli konfiguratsiyasi

Kabel majmuasi ulagich interfeysi, tolali konfiguratsiya va o'rnatish talablariga muvofiq belgilanishi mumkin.

Parametr	Mavjud variantlar
Ulagich	MPO / MTP
Ulagich pin	Qattiqlangan / mahkamlanmagan-
Elyaflar soni	8/12/16/24 tolalar
Elyaf turi	OS2 / OM3 / OM4 / OM5
Polarlik	A turi / B turi / C turi
Kabel uzunligi	Standart uzunliklar / Maxsus uzunlik
Kurtka	PVX / LSZH / OFNP
Ishlash harorati	-20 darajadan +70 darajagacha
Muvofiqlik	IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, agar kerak bo'lsa
Materiallarga qo'yiladigan talablar	RoHS / REACH; amaldagi olovga chidamlilik-talablari

Texnik xususiyatlar ishlab chiqarishdan oldin tanlangan konnektor, tola va kabel konfiguratsiyasiga nisbatan tasdiqlanadi.

MPO/MTP interfeysi mosligi

MPO/MTP adapter kabellari ulagich interfeysi, pin konfiguratsiyasi, tolalar soni, tolalar turi, polaritesi va ulangan uskunaning yoki mavjud kabelning tolali xaritasiga mos keladigan tarzda tuzilgan.
Odatdagi konfiguratsiyalarga quyidagilar kiradi:

01/

MPO/MTP dan MPO/MTP ga:Mos keladigan MPO/MTP interfeyslarini tolali kassetalar, magistral kabellar, patch panellar, qabul qiluvchilar va boshqa optik qurilmalarga ulaydi.

02/

MPO/MTP dan LC ga:Ko'p tolali MPO/MTP interfeysini LC ulanishlari yordamida uskuna yoki tarqatish komponentlari bilan ulaydi.

03/

MPO/MTP dan SCga:MPO/MTP interfeysini belgilangan SC{0}}tolali qurilmalar yoki tarqatish komponentlari bilan ulaydi.

04/

Bog'lanmagan-ga mahkamlangan:Ulagichning pin konfiguratsiyasi birlashtiruvchi ulagichga muvofiq tanlanadi.

05/

A / B / C tipidagi qutblilik:Qutblilik va tolali xaritalash tolalar tolasi-to{1}}ga kerakli joylashuviga muvofiq sozlangan.

06/

OS2 / OM3 / OM4 / OM5:Mavjud optik infratuzilma va ulangan uskunaga mos keladigan tola turi tanlangan.

Ulagich va pin konfiguratsiyasi

MPO/MTP adapter kabellari to'g'ri ulanish konfiguratsiyasini talab qiladi. Qattiqlangan va mahkamlanmagan versiyalar ulangan tomondagi ulagichga qarab tanlanadi.

Qadalgan / Erkak:Mos bo'lmagan{0}}ulagichga nisbatan joylashtirish uchun hizalama pinlarini o'z ichiga oladi.

{0}}Qadalmagan / Ayol:Ulagichni tekislash uchun birlashtiruvchi konnektorning tekislash pinlaridan foydalanadi.

MPO / MTP interfeysi:Yuqori zichlikdagi ulanishlar uchun koʻp tolali ulagich konfiguratsiyasi.-

MPO/MTP dan LC yoki SC ga:Belgilangan interfeys konvertatsiyasi va uzilish konfiguratsiyasi uchun mavjud.

Oʻzgartirish yoki tizimga mos{0}}buyurtmalar uchun zarur pin konfiguratsiyasini tekshirish uchun mavjud ulagichning qism raqami yoki kabel namunasidan foydalanish mumkin.

Polarit va tolalarni xaritalash

Polarlik MPO/MTP yig'ilishining ikki uchi o'rtasida alohida tolalar qanday qilib ko'rsatilganligini aniqlaydi. Tanlangan qutblilik uskuna va ulanish arxitekturasiga mos kelishi kerak.

Polarlik	Fiber xaritalash
A turi	Toʻgʻridan-toʻgʻri{0}}xaritalash orqali
B turi	Teskari xaritalash
C turi	Aqlli teskari xaritalashni juftlash-

DIMI Fiber belgilangan polarlik va tolalarni xaritalash talablariga muvofiq yig'ilishlarni ishlab chiqishi mumkin. Noaniq konfiguratsiyalar uchun ishlab chiqarishdan oldin tekshirish uchun mavjud kabel, tizim chizmasi, BOM yoki tolali xaritalash ma'lumotlarini taqdim eting.

Ilovalar

MPO/MTP adapter kabellari quyidagilarda qo'llaniladi:

Ma'lumotlar markazi tolali infratuzilmasi

Yuqori zichlikdagi tolali{0}}tarqatish tizimlari

Telekommunikatsiya infratuzilmasi

Korxona tarmoq uskunalari

Yuqori unumdorlik-kompyuter muhitlari

Tarmoqni kengaytirish va qayta sozlash

Tolali kabelni almashtirish va texnik xizmat ko'rsatish

Muvofiqlik to'liq optik kanalga, jumladan, tolalar turiga, qabul qiluvchi uzatgichga, polaritega, ulagich konfiguratsiyasiga va kanal yo'qolishiga bog'liq.

Sifat va sinov hujjatlari

DIMI Fiber yetkazib berishdan oldin MPO/MTP adapter kabellarini belgilangan ulagichga, tolaga va qutblilik konfiguratsiyasiga muvofiq tekshiradi.

Sifat nazorati quyidagilarni o'z ichiga olishi mumkin:

Ulagich geometriyasi:Egrilik radiusi, cho'qqi siljishi va tolaning chiqishini 3D interferometrik tekshirish.

End{0}}Yuz holati:Amaldagi IEC 61300-3-35 mezonlariga muvofiq ulagichning so'nggi yuzlarini raqamli mikroskopik tekshirish.

Optik sinov:Belgilangan konfiguratsiyaga muvofiq qo'shish yo'qolishi, qaytish yo'qolishi va optik uzluksizlik sinovi.

Fiber xaritalash:Zarur bo'lganda, tolaning--tola uzluksizligi va qutbliligini tekshirish.

Sinov yozuvlari:Shaxsiy optik sinov ma'lumotlari belgilangan tartibda buyurtma bilan ta'minlanishi mumkin.

Sinov talablari barcha MPO/MTP adapter kabellarida bitta spetsifikatsiyani qo'llashdan ko'ra tanlangan tolalar turiga, ulagich konfiguratsiyasiga va qutblilikka qarab tasdiqlanadi.

Maxsus MPO/MTP adapter kabeli ishlab chiqarish

DIMI Fiber OEM loyihalari, tarmoqni joylashtirish va almashtirish talablari uchun maxsus adapter kabeli ishlab chiqarishni qo'llab-quvvatlaydi.
Moslashtirish quyidagilarni o'z ichiga olishi mumkin:

Elyaf turi: OS2 / OM3 / OM4 / OM5
Elyaflar soni: 8/12/16/24
MPO yoki MTP ulagichi
Qattiqlangan yoki mahkamlanmagan-konfiguratsiya
A, B yoki C polaritesini yozing
Belgilangan tolali xaritalash
MPO/MTP dan LC yoki SC konfiguratsiyasi
Kabel uzunligi
PVX, LSZH yoki OFNP ko'ylagi
Mavjud bo'lsa, og'ir{0}}yordamchi yoki zirhli konstruktsiyasi
Shaxsiy markalash
Maxsus shtrix kodlash
To'plamli yoki ommaviy qadoqlash

Mijozlar ishlab chiqarish ma'lumotnomasi sifatida chizma, mavjud kabel, BOM, ulagichning qism raqami, uskuna interfeysi yoki namunani taqdim etishi mumkin.

TSS

Savol: MPO/MTP adapter kabeli nima?

Javob: MPO/MTP adapter kabeli belgilangan MPO/MTP interfeyslarini ulash yoki MPO/MTP ko‘p tolali interfeysini LC yoki SC kabi boshqa ulagich interfeysi bilan ulash uchun ishlatiladigan oldindan tugatilgan tolali yig‘madir.

Savol: Qattiqlangan va mahkamlanmagan MPO/MTP ulagichlari-o‘rtasidagi farq nima?

Javob: Qattiqlangan konnektorlarga tekislash pinlari kiradi, mahkamlanmagan ulagichlar esa mahkamlangan konnektorlar bilan birlashtirish uchun mo‘ljallangan. Kerakli konfiguratsiya ulanish tomonidagi ulagichga bog'liq.

Savol: Qaysi MPO polaritesini tanlashim kerak?

Javob: A turi to‘g‘ridan-to‘g‘ri{0}}tolali xaritalash orqali ta’minlaydi, B turi tolalar tartibini o‘zgartiradi va C turi tolalarni juft-juft qilib o‘zgartiradi. To'g'ri tanlash tolali xaritalash va o'rnatishning uskuna arxitekturasiga bog'liq.

Savol: Mavjud MPO/MTP kabeliga mos kela olasizmi?

Javob: Ha. Mavjud kabel, chizma, BOM, ulagichning qism raqami yoki uskuna interfeysi ulagichni, tolalar sonini, pin konfiguratsiyasini va polaritni tasdiqlash uchun mos yozuvlar sifatida ishlatilishi mumkin.

Savol: Siz optik sinov ma'lumotlarini bera olasizmi?

Javob: Optik sinov kiritishni yo'qotish, qaytarish yo'qolishi, uzluksizlik va tolali xaritalashni o'z ichiga olishi mumkin. Shaxsiy test yozuvlari belgilangan tartibda buyurtma bilan ta'minlanishi mumkin.

Savol: Siz maxsus MPO/MTP adapter kabellarini ishlab chiqara olasizmi?

Javob: Ha. Maxsus ishlab chiqarish tolalar turi, tolalar soni, ulagichlar birikmasi, pin konfiguratsiyasi, qutblanish, tolali xaritalash, kabel uzunligi, ko'ylagi, etiketka va qadoqlash talablari uchun mavjud.
