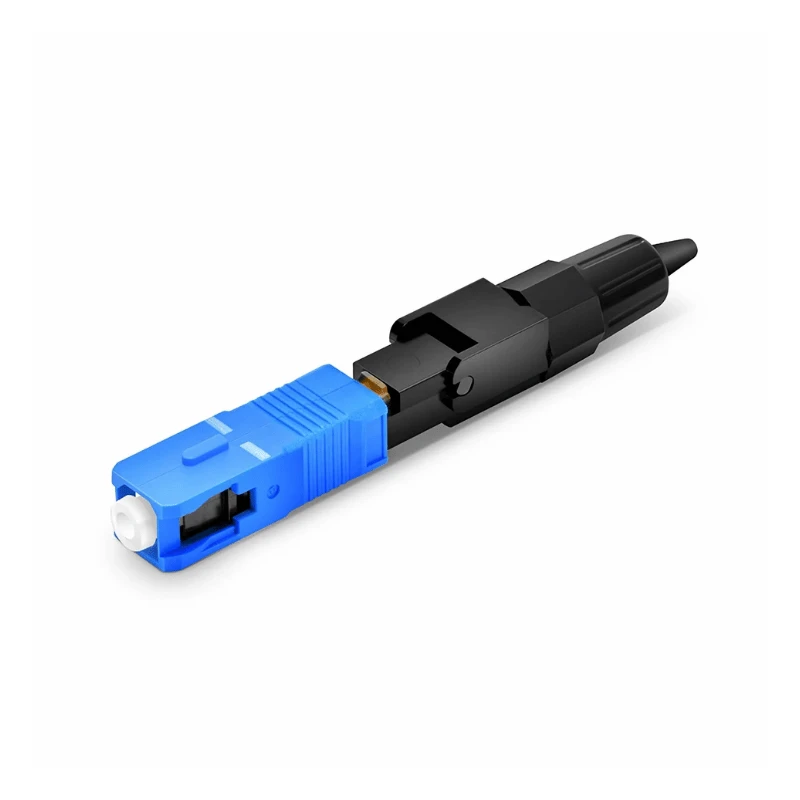

Optik tolali kabel SC UPC ulagichi zavod{0}}yig'ilgan SC ulagichi bo'lib, bir rejimli optik tolali kabelni uzish va o'zaro ulash uchun mo'ljallangan. U mos keluvchi SC adapterlari bilan barqaror bog‘lanish uchun 2,5 mm sopol ferrul va surish{4}}tortuvchi muftadan foydalanadi. Standart konfiguratsiya 9/125 mkm bitta rejimli tola va 2,0 mm kabel uchun mos keladi, boshqa kabel diametrlari va montaj konfiguratsiyalari loyiha talablari uchun mavjud.
Ulagichning texnik xususiyatlari
|
Parametr |
Standart spetsifikatsiya |
|
Ulagich turi |
SC UPC |
|
Elyaf rejimi |
Yagona-rejim |
|
Elyaf hajmi |
9/125 μm |
|
Polsha turi |
UPC |
|
Ferrul |
2,5 mm zirkonli keramika |
|
Konfiguratsiya |
Simpleks |
|
Kabel diametri |
2,0 mm |
|
Qo'shishni yo'qotish |
0,30 dB dan kam yoki unga teng |
|
Yo'qotishlarni qaytarish |
50 dB dan katta yoki unga teng |
|
Operatsion to'lqin uzunligi |
1310 / 1550 nm |
|
Ishlash harorati |
-40 darajadan +75 darajagacha |
|
Saqlash harorati |
-40 darajadan +85 darajagacha |
|
Juftlanishning chidamliligi |
500 tsikldan katta yoki teng |
|
Uy-joy |
Yuqori samaradorlik-polimer |
Ulagichning tuzilishi va dizayni
Ulagich sirkonli keramik ferrul, ulagich korpusi, tekislash komponentlari-va kuchlanishni bartaraf qiluvchi etikdan iborat. 2,5 mm ferrul standartlashtirilgan SC ulanish interfeysini ta'minlaydi, surish{3}}bog'lanish mexanizmi esa SC adapterlaridan to'g'ridan-to'g'ri o'rnatish va olib tashlash imkonini beradi.
UPC so'nggi yuzi juftlashgan tolali yuzalar orasidagi jismoniy aloqani ta'minlash va optik aks ettirishni boshqarish uchun sayqallangan. Ulagich korpusi ichki tekislash strukturasini himoya qiladi, kuchlanish{1}}bartaruvchi yuklash esa kabelni-ulagichga-o'tishda mexanik kuchlanishni kamaytiradi.
Elyaf va kabel mosligi
Standart versiya 9/125 mkm bir{2}}rejimli tolalar, jumladan, OS2-turi ilovalari uchun moʻljallangan. Egiluvchan{6}}sezgir toladan foydalanadigan yig'ishlar uchun moslik tegishli ITU-T tolasi toifasiga muvofiq ham belgilanishi mumkin. ITU-T G.657 egiluvchanlik-yo'qotish-sezgir bo'lmagan bir rejimli-tola va kabellarni qamrab oladi, ayniqsa kirish va yuqori zichlikdagi o'rnatishlarda ishlatiladi.
Ulagich tolalar rejimiga, kabel diametriga, adapter interfeysiga, jilo turiga va dastur muhitiga qarab tanlanishi kerak.
Ilovalar
Telekommunikatsiya tarmoqlari:Uskunalarni o'zaro bog'lash, tarqatish ramkalari va uzatish rishtalari
Ftth/fttx:Optik tarqatish va obuna{0}}tolali ulanishlar
Data markazlari:Sc interfeyslari ko'rsatilgan joyda yamoq va uskunalar ulanishi
Korxona tarmoqlari:Magistral va{0}}tolali havolalarni-barpo etish
Catv va translyatsiya:Optik signallarni taqsimlash va uskunalarni o'zaro bog'lash
Sanoat tarmoqlari:Atrof-muhit spetsifikatsiyasi mos keladigan avtomatlashtirish va aloqa tizimlarida tolali ulanishlar
Sc push{0}}pull interfeysi, ayniqsa, ulagichni tez-tez o'rnatish va olib tashlashni talab qiladigan ilovalar uchun amaliydir.
Moslashtirish / OEM
OEM va loyiha buyurtmalari uchun ulagich talablarga muvofiq sozlanishi mumkin, jumladan:
SC UPC simpleks yoki dupleks konfiguratsiyasi
0,9 mm, 2,0 mm, 3,0 mm yoki belgilangan simi diametri
OS1/OS2 yagona-rejimi yoki belgilangan multimodli tola
PVX, LSZH yoki boshqa belgilangan simi ko'ylagi
Standart yoki moslashtirilgan kabel uzunligi
Ulagich va yuklash rangi
Ulagich va yuklash rangi
Hajmi ishlab chiqarish uchun ommaviy ishlab chiqarishdan oldin tegishli chizma, optik xususiyatlar, kabel qurilishi, bardoshlik talablari va tekshirish mezonlari tasdiqlanishi kerak.
Tekshirish va sinov
Har bir ishlab chiqarish partiyasi jo'natilishdan oldin tasdiqlangan mahsulot spetsifikatsiyasiga muvofiq tekshirilishi kerak. Tekshirishning asosiy elementlariga quyidagilar kiradi:
Yuzni tekshirishni tugatish-:Kontaminatsiya, chizish, chiplar va parlatish nuqsonlari
Qo'shishni yo'qotish testi:Belgilangan maksimal qiymatga nisbatan tekshirish
Yo'qotishlarni qaytarish testi:Upc back{0}}aks ettirish samaradorligini tekshirish
Qulf va o'lchamlarni tekshirish:Muhim interfeys va yig'ish o'lchamlari
Ulagichni yig'ish-kabelni-tekshirish:Botinka, korpus, siqish va kuchlanish-bartaraf holati
Juftlik/chidamlilik sinovi:Zarur bo'lganda takroriy juftlashdan keyin ulagichning ishlashini tekshirish
Ekologik sinov:Loyiha spetsifikatsiyasi talab qilganda harorat yoki namlik sinovi
OEM buyurtmalari uchun qo'shimcha mexanik, ekologik yoki optik sinovlar mijozning tegishli spetsifikatsiyasi yoki sinov standartiga muvofiq belgilanishi mumkin. Ulagich interfeysi o'lchamlari tegishli IEC 61754-4 SC oilasi talablariga muvofiq boshqarilishi kerak.
TSS
Savol: Ommaviy buyurtmadan oldin namunalarni bera olasizmi?
Javob: Ha. Namunalar ommaviy ishlab chiqarishdan oldin malakaga ega bo'lishi mumkin. Namuna spetsifikatsiyalari oldindan tasdiqlanishi kerak, jumladan ulagich konfiguratsiyasi, tolalar konstruktsiyasi, kabel uzunligi va etiketkalash talablari.
Savol: Ommaviy buyurtmalar uchun odatda etkazib berish muddati qanday?
Javob: Buyurtmani yetkazib berish muddati qayta ishlash uchun 7-14 kun va jo'natish uchun 20-30 kundan iborat. Haqiqiy kelish sanasi belgilangan joyga, jo'natish usuliga va bojxona rasmiylashtiruviga bog'liq. Shoshilinch yoki katta hajmdagi{6}}buyurtmalar uchun yetkazib berish jadvali buyurtma berishdan oldin tasdiqlanishi kerak.
Savol: Xalqaro buyurtmalar uchun qanday yuk va yetkazib berish shartlari mavjud?
Javob: Buyurtmalar maqsad va buyurtma talablariga qarab EXW, DAP yoki DDP shartlari bo'yicha jo'natilishi mumkin. EXW xaridor transportni tashkil qilganda mos keladi, DAP/DDP esa eshikdan{1}}eshikgacha{2}} yetkazib berishni soddalashtirishi mumkin. Kotirovka so'ralganda tegishli yuk tashish usuli va Incoterm tasdiqlanishi kerak.
Savol: SC UPC konnektorlari yig'ilishlari eksport uchun qanday qadoqlangan?
Javob: Standart to'plamlar himoya pe qoplarga yoki kartonlarga qadoqlangan bo'lib, ulagichning ifloslanishini, kabel deformatsiyasini va tashish paytida mexanik shikastlanishni oldini olish uchun qo'shimcha ajratish yoki tamponlama ishlatiladi.
Savol: Sifatni tekshirish va kiruvchi tovarlarni nazorat qilish uchun hujjatlarni taqdim eta olasizmi?
Javob: Ha. Standart ta'minot hujjatlari mahsulot spetsifikatsiyalari, qadoqlash varaqlari va tekshirish yozuvlarini o'z ichiga olishi mumkin. Tekshiruv hisobotlari, muvofiqlik sertifikatlari yoki boshqa sifat hujjatlari sotib olish buyurtmasida ko'rsatilganda tartibga solinishi mumkin.
Savol: SC UPC konnektorlari ikkala patch shnurlari va pigtail agregatlari uchun ta'minlanishi mumkinmi?
Javob: Ha. Ulagich ishlab chiqarishdan oldin zarur kabel qurilishi va tugatish tartibi tasdiqlansa,-oldindan tugatilgan tolali birikmalarning bir qismi sifatida, jumladan, yamoq shnuri va pigtail konfiguratsiyalari sifatida yetkazib berilishi mumkin.
Savol: SC UPC o'rniga SC APC ni yetkazib bera olasizmi?
Javob: SC APC boshqa jilo konfiguratsiyasi bo‘lib, tizim talablarini tasdiqlamasdan turib SC UPC o‘rniga almashtirilmasligi kerak. Agar APC-ni tugatish kerak bo'lsa, u xarid buyurtmasida alohida ko'rsatilishi kerak, shuning uchun ulagich va ulash interfeysi mos keladigan konfiguratsiya sifatida taqdim etiladi.
Savol: Yuborishdan oldin uchinchi tomon tekshiruvini-qo‘llab-quvvatlay olasizmi?
Javob: Ha. Xaridor yoki loyiha talab qilganda, jo'natishdan oldin-uchinchi tomon tekshiruvi o'tkazilishi mumkin. Tekshiruv doirasi, namuna olish usuli, qabul qilish mezonlari va tekshirish narxi ishlab chiqarish yoki jo'natishdan oldin kelishilgan bo'lishi kerak.
