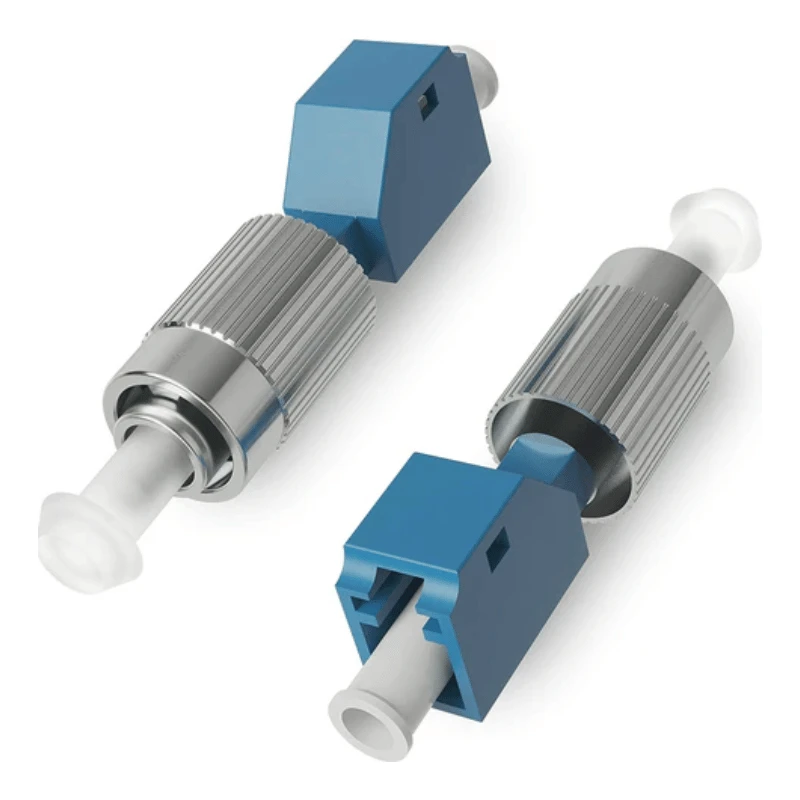

LC to FC optik tolali adapterlar gibrid ayol{0}}-ayollar adapterlari boʻlib, LC{2}}toʻxtatilgan va FC-tolali optik tolali komponentlarni tolani qayta uzmasdan-ulash uchun moʻljallangan. Standart konfiguratsiya LC/UPC dan FC/UPC gacha, simpleks, yagona rejimli OS2 9/125 mkm, nozik sirkonli keramik hizalovchi qisma bilan. Loyiha talablari uchun turli konnektor jilo turlari, tolalar rejimlari, uy-joy materiallari va o'rnatish konfiguratsiyasi ko'rsatilishi mumkin.
Adapterning texnik xususiyatlari
|
Parametr |
Standart spetsifikatsiya |
||
|
Adapter turi |
LC dan FC gibrid adapteriga |
||
|
Ulagich konfiguratsiyasi |
LC/UPC dan FC/UPC ga |
||
|
Jins |
Ayol-to-ayol |
||
|
Kanal |
Simpleks |
||
|
Elyaf rejimi |
Yagona rejimli OT2 9/125 mkm |
||
|
Tegishli yeng |
Nozik zirkonli keramika |
||
|
Odatda qo'shish yo'qolishi |
0,3 dB dan kam yoki unga teng |
||
|
Yo'qotishlarni qaytarish |
50 dB dan katta yoki unga teng, UPC |
||
|
Chidamlilik |
500 ta juftlash tsiklidan kattaroq yoki unga teng |
||
|
Ishlash harorati |
-25 darajadan +70 darajagacha |
||
|
Saqlash harorati |
-40 darajadan +85 darajagacha |
||
|
O'rnatish |
Panelni o'rnatish |
||
|
Uy-joy |
Muhandislik plastik yoki metall |
||
|
Amaldagi standartlar |
IEC 61754-20 / IEC 61754-13 interfeys talablari; RoHS |
||
LC interfeysi LC ulagichlari oilasining o'lchov talablariga javob beradi, FC tomoni esa standartlashtirilgan 2,5 mm ferrul interfeysi va vint{1}}birlashma dizaynidan foydalanadi.
Ulagichning mosligi
Adapter to'g'ridan-to'g'ri LC{0}}to'-FC o'zaro ulanishi uchun mo'ljallangan bo'lib, u uskuna, patch panellar yoki mavjud tolali infratuzilma turli konnektor platformalaridan foydalanganda foydali bo'ladi.
LC tomoni:Standart LC konnektorlari bilan mos keladi; UPC va APC konfiguratsiyasi belgilanishi mumkin.
FK tomoni:Tegishli kompyuter/UPC yoki APC konfiguratsiyasidan foydalangan holda standart FC ulagichlari bilan mos keladi.
Elyaf rejimlari:siSglemode OS2 standart konfiguratsiyadir; OM3 va OM4 kabi multimode versiyalari adapter dizayni va hizalama ushlagichi mos ravishda mos kelganda ta'minlanishi mumkin.
Polsha mosligi:Ulagichning jilo turlari birlashtiruvchi komponentlarga ko'ra tanlanishi kerak. LC va FC interfeyslari alohida IEC o'lchovli spetsifikatsiyalarga ega.
Aralash konnektorli tarmoqlar uchun gibrid adapter xizmat ko'rsatish mumkin bo'lgan yamoq simlarini almashtirish yoki o'rnatilgan tolani qayta-to'xtatish zaruratini yo'q qiladi.
Adapter tuzilishi
Adapter ikkita ulagich uyasidan, aniq tekislash ushlagichidan va kerakli panelni ushlab turish tuzilmasi-ga ega tashqi korpusdan iborat.
Zirkonli keramik gilza juftlashtirish va ajratish vaqtida ferrulning hizalanishini saqlab turadi va optik bog'lanishning yo'qolishini nazorat qilishga yordam beradi. LC tomoni ixcham mandal tipidagi interfeysdan foydalanadi, FC tomoni esa FC ulagichlariga xos bo'lgan tishli ulash mexanizmini o'z ichiga oladi.
Mexanik talablar va panel dizayniga qarab, uy-joy variantlari yuqori-mexanik plastmassa yoki metallni o'z ichiga oladi. Chang qopqoqlari, yopilgan tuzilmalar, turli gardish dizaynlari va-mijozlarga xos oʻrnatish funksiyalari ham sozlanishi mumkin.
Ilovalar
Telekommunikatsiya va ODF tizimlari
Optik tarqatish ramkalari, tolali panellar va tashuvchi tarmoq uskunalari ichida LC va FC patch kabellarini ulash uchun ishlatiladi.
Data Center va Enterprise Fiber Networks
LC va FC interfeyslari birga mavjud boʻlishi kerak boʻlgan{0}}yangi infratuzilmaga-eski{1}}uskunalar koʻchish uchun javob beradi.
FTTx tarqatish uskunasi
Tolali tarqatish qutilari, shkaflar, tugatish panellari va aralash konnektor turlari talab qilinadigan-boshqa kirish tarmoq uskunalariga birlashtirilishi mumkin.
Elyafni sinovdan o'tkazish va o'lchash uskunalari
Optik sinov asboblari va laboratoriya yoki ishlab chiqarish sinov panellari uchun almashtiriladigan LC{0}}to-FC interfeysini taqdim etadi.
OEM tolali panellari va yig'ilishlari
Belgilangan gibrid adapter konfiguratsiyasini talab qiluvchi panel ishlab chiqaruvchilar, korpus quruvchilar va tizim integratorlari uchun javob beradi.
Moslashtirish / OEM
Ulagichlar birikmasi:Lc-fc va boshqa gibrid konfiguratsiyalar.
Polsha:Ulash ulagichi konfiguratsiyasiga muvofiq Upc yoki apc.
Elyaf rejimi:Os2 singlemode va tanlangan multimode konfiguratsiyalari.
yeng:Sirkonli keramika; muqobil sleeve materiallari muayyan ilovalar uchun baholanishi mumkin.
Uy-joy: Plastik yoki metall konstruktsiya.
O'rnatish:Standart panel oʻrnatish, gardishli/gardishsiz tuzilmalar, qisqichlar yoki mijozga xos-oʻrnatish geometriyasi.
Himoya:Chang qopqoqlari yoki yopiq dizaynlar.
Identifikatsiya:Korpus rangi, logotip, port raqamlash, qism raqami va shtrix-kod yorlig'i.
Qadoqlash:Ommaviy, alohida yukxalta yoki-mijoz tomonidan belgilangan qadoqlar.
Sifat va tekshirish
Sifat nazorati optik ishlash va mexanik ishonchlilikni qamrab olishi kerak. Oddiy tekshiruv elementlariga quyidagilar kiradi:
Belgilangan ulagich va jilo konfiguratsiyasi uchun kiritish yo'qolishi va qaytish yo'qolishi sinovi.
Adapter interfeyslari, o'rnatish xususiyatlari va hizalama komponentlarini o'lchovli tekshirish.
Takrorlanadigan juftlashishni ta'minlash uchun yeng va ferrulning hizalanishini tekshirish.
Mexanik chidamlilikni tekshirish uchun juftlik{0}}sikl sinovi.
Uy-joy nuqsonlari, yeng holati, ifloslanish va ulagich interfeysining shikastlanishi uchun vizual tekshirish.
Loyiha spetsifikatsiyasi talab qilganda harorat va atrof-muhitni sinovdan o'tkazish.
Materiallar va muvofiqlik hujjatlari, jumladan RoHS{0}}belgilanganda tegishli talablar.
Tekshiruv mezonlari va sinov hisobotlari mijozning chizmalari, xarid spetsifikatsiyalari yoki tegishli optik tolali{0}}komponentlar standartlariga moslashtirilishi mumkin.
TSS
Savol: Ommaviy buyurtmadan oldin namunalarni bera olasizmi?
Javob: Ha. Ommaviy sotib olishdan oldin spetsifikatsiya, ulagichning mosligi va yig'ishni baholash uchun namunalar berilishi mumkin. Namuna miqdori va tegishli namunaviy to'lovlar so'ralgan konfiguratsiya asosida tasdiqlanishi mumkin.
Savol: LC dan FCga optik tolali adapterlar uchun MOQ nima?
Javob: Standart konfiguratsiyalar uchun MOQ odatda 100 dona. OEM konfiguratsiyasi, maxsus materiallar yoki moslashtirilgan qadoqlash boshqa MOQni talab qilishi mumkin, bu kotirovkadan oldin tasdiqlanishi mumkin.
Savol: Ommaviy buyurtmalar uchun odatda etkazib berish muddati qancha?
Javob: Odatdagi ishlov berish muddati buyurtma miqdori va konfiguratsiyasiga qarab 7-14 kun. Yuk tashish vaqti odatda 20-30 kunni tashkil qiladi, yakuniy jadval belgilangan manzil va jo'natish usuliga qarab tasdiqlanadi.
Savol: Siz qanday to'lov usullarini qabul qilasiz?
Javob: Biz odatda T/T, L/C, PayPal va kredit kartani qabul qilamiz. Boshqa to'lov shartlari malakali buyurtmalar yoki muayyan loyiha talablari uchun muhokama qilinishi mumkin.
Savol: Qanday yuk tashish usullari mavjud?
Javob: Buyurtmalar miqdori, etkazib berish talablari va belgilangan joyga qarab ekspress, havo yoki dengiz yuklari orqali jo'natilishi mumkin. DDP, DAP va EXW shartlari ham buyurtma bo'yicha tartibga solinishi mumkin.
Savol: Buyurtma bilan tekshirish hisobotlarini bera olasizmi?
Javob: Ha. Tekshiruv hujjatlari kelishilgan buyurtma talablariga muvofiq taqdim etilishi mumkin. Odatda yozuvlar kiritish yo'qolishi, qaytish yo'qolishi, o'lchovli tekshiruv va vizual tekshirish natijalarini o'z ichiga olishi mumkin.
Savol: Kotirovka so'raganda adapterni qanday ko'rsatishim kerak?
Javob: Kerakli LC/FC ulagichi birikmasini, UPC yoki APC jilosini, simpleks yoki boshqa konfiguratsiyani, tolalar rejimini, korpus turini, o'rnatish talablarini, miqdorni va qadoqlash talablarini taqdim eting. Tayyorlangan versiyalar uchun chizmalar yoki mos yozuvlar namunalari tavsiya etiladi.
